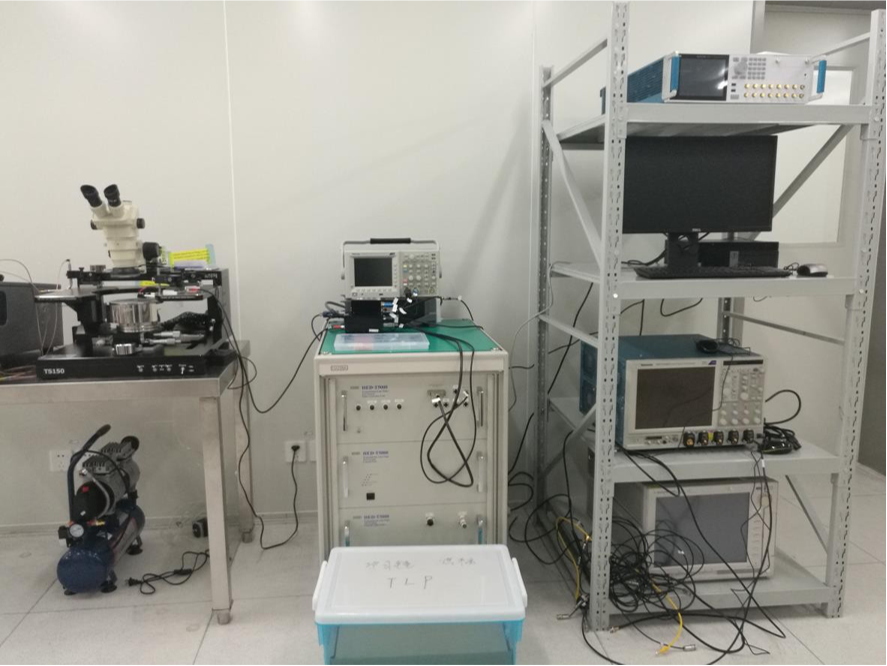

HED-T5000/
           HED-T5000VF

此設備配備了先進的測試模式

           具備印加脈沖寬度為100ns/200ns的normal TLP測試與寬度到1ns的VF-TLP(Very Fast TLP)測試模式

           有助于驗證HBM/CDM模式的測試

           對于器件管腳的入射波和器件管腳發出的反射波，都可在示波器上確認到

           此數據會自動保存，并在專用的顯示軟件上表示

           專用顯示軟件可對入射波/反射波的合計值，snapback特性以及漏電流測試的電流值進行圖形描繪

           被保存的示波器上的數據可以進行高自由度的演算處理

           比如，對于不同工藝的晶體管的ON電壓及可以加在保護電路上的最大電流值等，可以通過曲線的重疊描繪來確認其差異

           并且可以與半自動探針臺連接，實現TLP測試的自動化

           由于可以在Wafer level上進行印加管腳間或芯片間的自動移位，所以能夠很大地提升測試效率

HED-T5000-HC

目前，對于半導體器件的高集成度?高頻?高耐壓的需求逐年增加

           對于在以往的TLP測試機無法完成的高電壓?大電流的特性測試，在本設備上得以實現、并有助于高耐壓元件工作參數的取得及分析
